Einige 0.06 Tesla - MRT-Bilder

(Diplomarbeit P. Gottesleben)





GE

TE        = 26      ms

TR        = 80      ms

FA        = 25°

Schichtdicke     = 10      mm

Pixelbandbreite  = 33.2   Hz

Averages           = 4

Pixel     = 128²

Schnittebene = sagittal





GE

TE        = 11      ms        (sampling asymmetrisch)

TR        = 150    ms

FA        = 45°

Schichtdicke     = 10      mm

Pixelbandbreite  = 36      Hz

Averages           = 8

Pixel     = 256²

Schnittebene     = sagittal







GE Multi Echo

TR        = 127 ms

FA        = 30°

Schichtdicke     = 10 mm

PBW    = 36 Hz

Averages           = 4

Pixel     = 128²

Schnittebene = sagittal

 TE = 22 ms, 55 ms, 88 ms, 111 ms

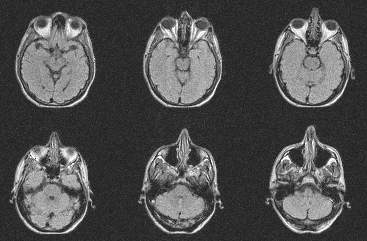

SE Multi Slice

TR        = 150 ms

TR*       = 900 ms          (*effektiv pro Schicht)

TE        = 49 ms

Schichtdicke     = 7 mm

Abstand            = 10 mm           (Lücke zw. den Schichten: 3mm)

PBW    = 30 Hz

Averages           = 8

Pixel     = 128²

Schnittebene = transversal

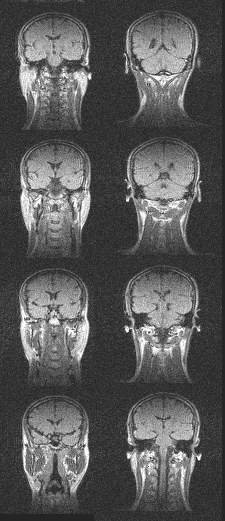

SE Multi Slice

TR        = 70 ms

TR*       = 560 ms          (*effektiv pro Schicht)

TE        = 45 ms

Schichtdicke     = 8 mm

Abstand            = 11 mm           (Lücke zw. den Schichten: 3mm)

PBW    = 36 Hz

Averages           = 6

Pixel     = 128²

Schnittebene = frontal

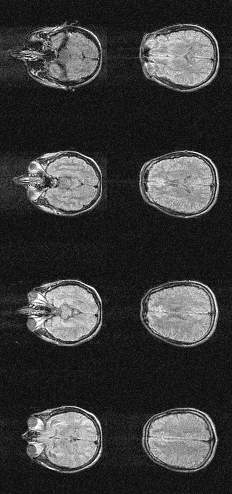

SE Multi Slice

TR        = 250 ms

TR*       = 2000 ms         (*effektiv pro Schicht)

TE        = 90 ms

Schichtdicke     = 9 mm

Abstand            = 11 mm           (Lücke zw. den Schichten: 2 mm)

PBW    = 19 Hz

Averages           = 2

Pixel     = 128²

Schnittebene     = transversal

(T2-Wichtung)
